JS（聚合物水泥基）防水涂料施工誤區(qū)
發(fā)表日期：2018-07-16 閱讀量: 3414次 作者：
聚合物水泥防水涂料（簡稱JS防水涂料），以其良好的物理性能、簡便的施工方法和可在潮濕基層上施工等特點，自上世紀末就得到迅速的發(fā)展和大范圍的推廣應用。然而，在這個施工過程中，許多人在應用時也出現(xiàn)了一些誤區(qū)。接下來，小歐給您一一講解。

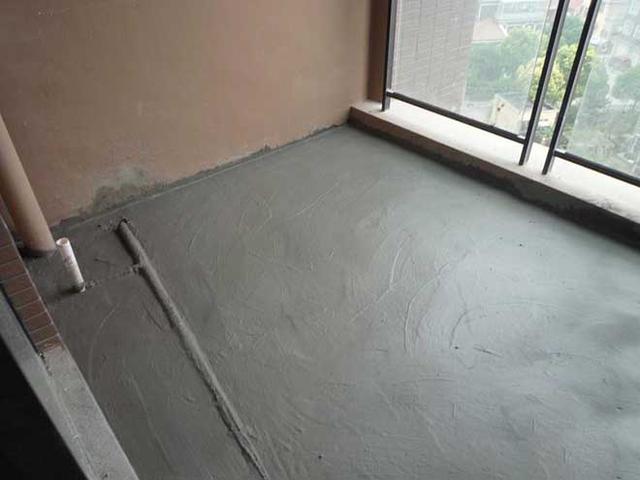

1．膠乳選擇和配料比認識的誤區(qū)
有人為了表明其產品膠乳用量大，就把購進的膠乳原料摻水后再配制JS涂料，其產品質量與真正的JS涂料相去甚遠。更有甚者，有些施工隊伍在低價承包防水工程后，采用市購的聚醋酸乙烯酯膠乳（俗稱白乳膠）或聚乙烯醇膠水（俗稱107膠水）摻配后施工，其后果不堪設想，嚴重地損壞了JS涂料的施工質量。目前建筑工程上大量使用的JS涂料中，真正采用聚丙烯酸酯膠乳的不到10%。
2．對分類使用認識不足
JS防水涂料的延伸率大小與膠乳的用量大小直接相關，但膠乳摻量的大小又直接影響到涂層的長期耐水性。但在許多工程中沒有區(qū)分使用，從地下室到屋面均使用一種類型（Ⅰ型或Ⅱ型），不但達不到預期效果，還會導致不少質量隱患。
3．涂層厚度與施工遍數(shù)的關系
再好的防水涂料也得有一定的涂層厚度作為質量保障。在《屋面工程技術規(guī)范》和《地下工程防水技術規(guī)范》中，JS涂料的基本厚度要求為1.5～2.0mm。但在實際工程的設計和施工監(jiān)控中，往往只注意施工遍數(shù)卻忽略涂層最終厚度的把關。
4．影響涂膜性能的因素
JS涂料為雙組分產品，實際上是把產品生產的最后一道工序——拌和分相，留給了現(xiàn)場施工人員完成。殊不知，雙組分產品拌和分相狀態(tài)對涂膜性能的形成是至關重要的。部分施工者不知道“分相終點”的判斷和掌握，使最終成型的涂膜的性能因為拌和分相的不完全而大打折扣。
5．對拉伸強度的認識誤區(qū)
不少人誤認為拉伸強度越高越好，其實不然。在JS涂料的拉伸性能試驗方法中，有一個標準養(yǎng)護后進行50℃加熱養(yǎng)護24h的過程，許多涂料產品在此過程中因增塑劑揮發(fā)遷移而導致拉伸強度快速增長，說明這些產品在暴露使用中熱老化性能變化很快、壽命不長。因此，對于拉伸強度異常高的產品應引起警覺，必要時，可做熱老化保持率試驗，而不應片面地認為拉伸強度越高越好。
