防水涂膜開裂,施工時應注意這幾點
發表日期：2018-07-16 閱讀量: 2548次 作者：防水涂膜開裂,施工時應注意這幾點

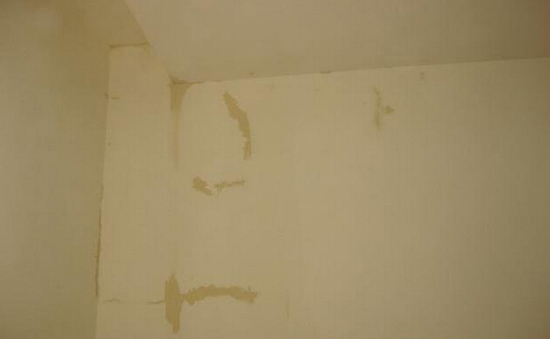

防水施工是技術活，每一個細小的疏忽，都是深刻的教訓，甚至會造成無法挽回的損失。防水涂料作為主要的防水材料之一，在施工過程中經常碰到防水涂膜開裂的現象，那么，防水涂膜開裂，要注意哪幾點?
基層存在裂縫未進行修補處理，且選用灰漿類剛性材料，不具備延伸性，無法抵抗基層裂紋變形而出現開裂。
解決方法
鏟除開裂區域防水層，對下部砂漿基層存在裂縫的區域也需鏟除，重新進行找平處理，再選用JSA或丙烯酸類柔性防水涂料重新進行防水施工。
預防措施
基層裂縫寬度大于0.4mm的鏟除后重新進行找平處理或采用堵漏材料進行修補，此類存在開裂問題的基層上部進行防水施工應選用具有延伸性的柔性防水涂料。
2、防水涂膜一次涂刷太厚
原因一：涂膜一次涂刷過厚；
原因二：基層不平，涂料向低洼處流淌造成涂膜過厚。
由于涂膜局部區域較厚，干燥過程中，涂膜局部固化不均勻，表面水分會揮發的較快，里層的涂料水分揮發較慢從而導致內外收縮應力不同，引起涂膜產生開裂問題。
解決方法
在開裂部位采用同種材料進行補涂；或鏟除開裂部位的涂料，用水泥砂漿對坑洼處進行找平處理，然后再采用薄涂多遍法進行防水施工。
3、基層界面劑套膠成膜
對較密實的基層采用界面劑進行了多遍套膠處理或界面劑未加水攪拌直接套膠，致使界面劑不能完全滲透到基層內部，在其表面成膜。
合適的套膠是使界面劑滲透到基層中，起到除灰固砂的作用，而不是在基層表面成膜。在界面劑套膠成膜的基層上，進行防水涂刷或批刮膩子，會造成涂膜或膩子層在干燥的過程中與界面劑成膜層收縮不一致，產生大面積龜裂現象。
解決方法
可在上面直接進行第二遍涂刷，干燥后不會再次開裂。
4、陰角積料嚴重
陰角是建筑物應力比較集中的部位，且陰角與墻地面相比存在一定的縫隙，而立面涂刷時也會產生流掛使材料堆積在陰角的縫隙，材料堆積過厚涂膜干燥過程中不均勻，容易產生干縮裂縫。且建筑物沉降或在日常活動時對樓板產生的震動都會最 先體現到陰角部位，涂膜未進行加強處理時，易被建筑變形產生的拉力拉斷。
解決方法
裂紋較小時，可涂刷覆蓋；裂紋較深則需鏟除陰角開裂部位，采用堵漏王抹弧處理后重新涂刷防水涂料。
預防措施
陰角抹弧處理，分散作用力、避免陰角涂料堆積。
5、未對基層存在的彈性物質進行清理
在做防水涂料施工前，基層上有彈性較大的物質，涂料干燥過程中，由于柔性基層不能有效限制涂膜干燥過程中產生的收縮，導致基層與涂膜防水層收縮不一致，引起灰漿防水層開裂。
解決方案
鏟除開裂防水層，并對原有的柔性基層鏟除至堅硬的砂漿面或采用界面劑兌水泥抹平處理后重新涂刷。當防水材料復合使用時柔性防水材料一定要在覆蓋在剛性防水材料上面。
